插板閥

概述
插板閥分為AZF系列手動插板閥、QZF系列氣動插板閥和DZF系列電液動插板閥,該設備是一種用于物 料輸送過程中截止物料流的裝置,它既可以單獨作為閥門適用,又可與星型卸灰閥等配套使用。可用在冶 金、電力、糧食、水泥等行業。
結構特點及工作原理

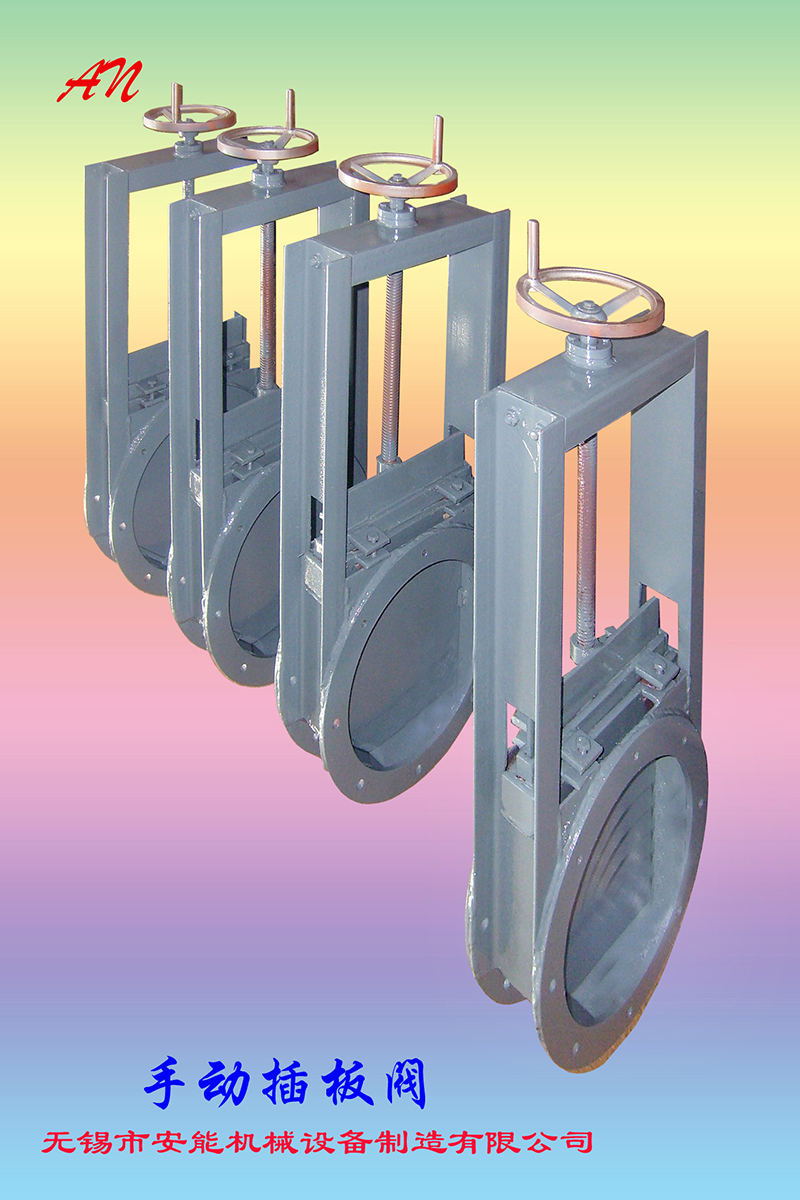

AZF系列手動插板閥由閥體、閥板、絲桿、手輪、填料裝置等組成;QZF系列氣動插板閥由閥體、閥板、 氣缸組件、填料裝置等組成;DZF系列電液動插板閥由閥體、閥板、電液動推桿組件、填料裝置等組成。 該產品結構簡單、重量輕、體積小、使用方便、密封可靠。工作溫度≤200°C。

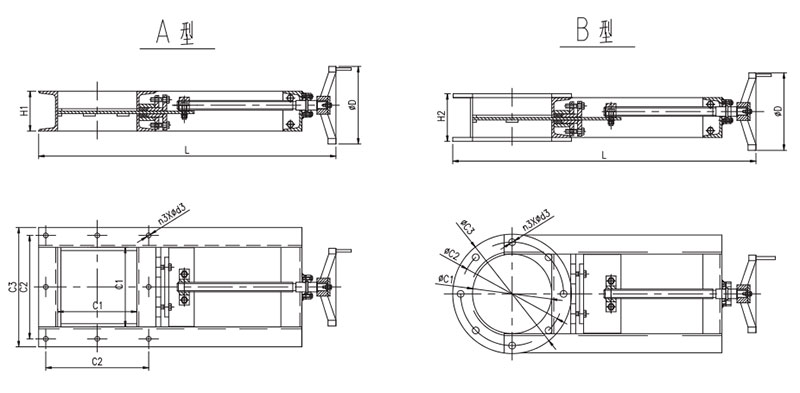

AZF系列手動插板閥外形示意圖
AZF系列手動插板閥外形尺寸及連接尺寸
項目 型號 AZF200 AZF250 AZF300 AZF350 AZF400 AZF500 AZF600
結構 L 750 850 950 1050 1150 1360 1560
尺寸 H1 100 100 100 100 120 120 140
項目 型號 AZF200 AZF250 AZF300 AZF350 AZF400 AZF500 AZF600
結構 H2 120 120 120 120 140 140 160
尺寸 D 197 197 197 197 197 320 320
C1 200 250 300 350 400 500 600
進出 C2 250 300 350 400 450 550 650
C3 296 346 396 446 506 606 720
料口 n3 8 8 8 12 12 16 16
d3 14 14 14 14 14 18 18
注:A型進出料口為方形,B型進出料口為圓形

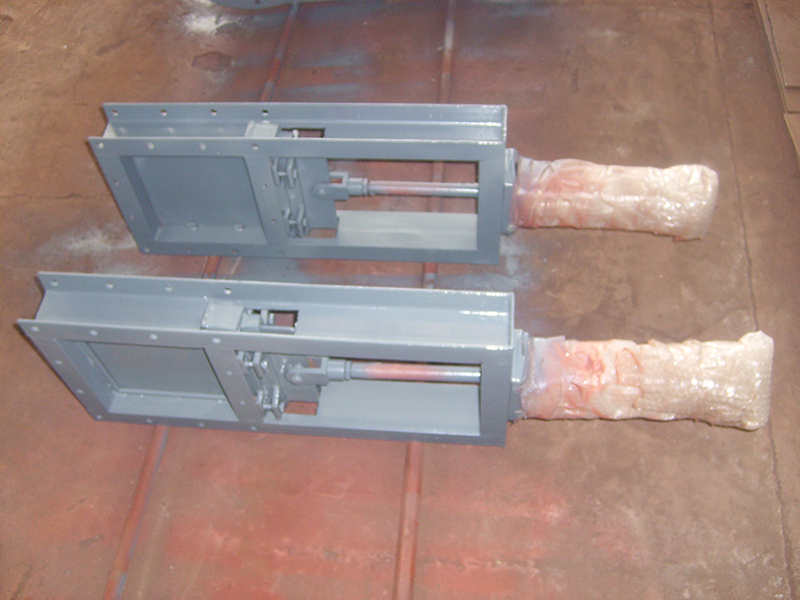

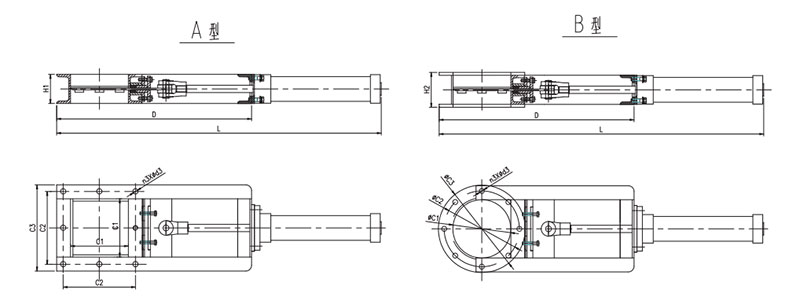

QZF系列氣動插板閥外形示意圖
QZF系列氣動插板閥外形尺寸及連接尺寸
項目 型號 QZF200 QZF250 QZF300 QZF350 QZF400 QZF500 QZF600
L 1025 1125 1225 1475 1655 1955 2265
結構 H1 100 100 100 100 120 120 140
尺寸 H2 120 120 120 120 140 140 160
D 685 785 885 985 1095 1295 1510
C1 200 250 300 350 400 500 600
進出 C2 250 300 350 400 450 550 650
C3 296 346 396 1 16 506 606 720
料口 n3 8 8 8 12 12 16 16
d3 14 14 14 14 14 18 18
注:A型進出料口為方形,B型進出料口為圓形

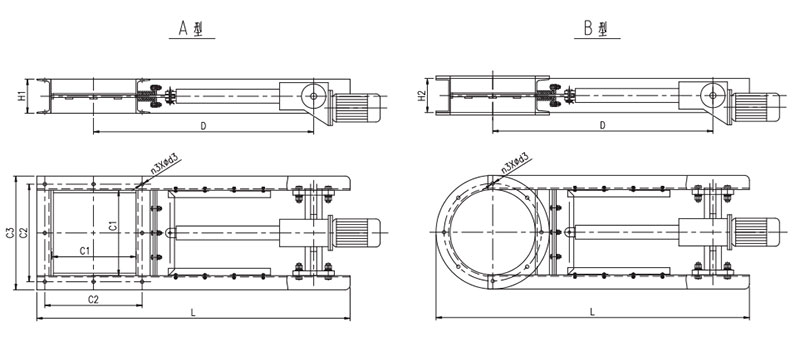

DZF系列電液動插板閥外形示意圖
DZF系列電液動插板閥外形尺寸及連接尺寸
項目 型號 DZF200 DZF250 DZF300 DZF350 DZF400 DZF500 DZF600
L 1100 1185 1280 1 130 1535 1785 1950
結構 H1 100 100 100 100 120 120 140
尺寸 H2 120 120 120 120 140 140 160
D 800 860 930 1055 1135 1285 1405
C1 200 250 300 350 400 500 600
進出 料口 C2 250 300 350 400 450 550 650
C3 300 350 400 450 500 600 700
n3 8 8 8 12 12 16 16
d3 14 14 14 14 14 18 18
注:A型進出料口為方形,B型進出料口為圓形
